Afterneath Eurorack Module

Zdar frajere, máme pro tebe naprosto jedinečný dozvukový efekt Afterneath® od EarthQuaker Devices®! Afterneath zní hodně podobně, tak jak vypadá – jako čaroděj z jeskyně v modulu Eurorack. Ty jsi čaroděj nebo čarodějnice, řídící napětí je tvá kouzelná hůlka a jeskyně je hutný, působivý a magický signál tvého nástroje. Hodláš vstoupit dovnitř?

Modul Afterneath přináší do vašeho modulárního syntezátoru další jedinečné zvuky ze světa efektových pedálů s rozšířenou sadou funkcí. Modul Afterneath je vybaven jedním hlavním zvukovým vstupem, jedním hlavním zvukovým výstupem, efektovou smyčkou Reflect s výstupem a návratem a devíti ovládacími prvky. Čtyři z parametrů lze kontrolovat prostřednictvím řídícího napětí a každý z nich je vybaven vyhrazeným invertujícím atenuátorem určeným ke zpracování příchozího řídícího napětí. Modul Afterneath má pro původní neupravený signál plně analogovou cestu a plně digitální cestu pro signál upravený. Každý modul Afterneath je společným dílem robotů a lidských bytostí z jeskynního komplexu v Akronu ve státě Ohio.

Varování

Nebezpečí úrazu elektrickým proudem! Nesprávná instalace nebo manipulace může mít za následek úraz elektrickým proudem nebo poškození modulu, skříňky Eurorack nebo jiných modulů. Před každou instalací modulu nezapomeňte vypnout napájení a skříňku Eurorack odpojit. Prázdná místa v racku nezapomeňte zakrýt slepými panely.

Vysoké úrovně signálu! Toto zařízení může schopné produkovat modulární úrovně signálu. Při obsluze tohoto zařízení buďte opatrní, protože vysoké úrovně signálu mohou poškodit vaše zvukové zařízení nebo váš sluch!

Společnost EarthQuaker Devices EarthQuaker nepředpokládá ani nepřijímá žádnou odpovědnost za škodu způsobenou jakékoli osobě nebo poškození jakéhokoli zařízení nebo předmětu v důsledku použití tohoto modulu.

Toto zařízení vyhovuje podmínkám článku 15 směrnic FCC. Provoz musí splňovat následující dvě podmínky: (1) tento přístroj nesmí způsobovat škodlivé rušení, a (2) tento přístroj musí akceptovat veškeré přijímané rušení, včetně rušení, které by mohlo způsobit nežádoucí provoz. Změny / úpravy neschválené společností EarthQuaker Devices LLC mohou mít za následek ztrátu uživatelského oprávnění k provozu tohoto zařízení.

Toto zařízení bylo prověřeno a vyhovuje podmínkám pro digitální zařízení třídy A, ve shodě s článkem 15 směrnice FCC. Tyto limity jsou navrženy tak, aby poskytovaly přiměřenou ochranu proti škodlivému rušení, pokud je zařízení využíváno v komerčním prostředí. Zařízení vytváří, používá a může vyzařovat vysokofrekvenční energii, která může při nedodržení pokynů k instalaci způsobovat škodlivé rušení rádiových komunikací.

www.earthquakerdevices.com

EarthQuaker Devices LLC, 350 W. Bowery St., Akron OH 44307

Instalace

1. Vypněte a odpojte skříňku Eurorack nebo napájecí zdroj a najděte v ní volný prostor o rozměru 16hp.

2. 10pinový konektor přiloženého plochého kabelu připojte k napájecímu konektoru na zadní straně modulu Afterneath tak, aby červený proužek na kabelu byl orientován směrem k nápisu „Red Stripe“, který je vytištěn na desce s plošnými spoji. 16pinový konec plochého kabelu připojte k desce sběrnic ve vaší Eurorack skříňce podle specifikací této skříňky nebo výrobce desky. Přesvědčte se o správné orientaci kabelu. Jinak může dojít k poškození modulu nebo systému.

3. Pomocí montážních šroubů, které jsou s vaší skříňkou kompatibilní, připevněte modul ke skříňce a veškerý zbývající volný prostor zakryjte slepými panely.

Technické údaje

• Width: 16HP (80,9 mm)/ Max. hloubka: 31,75 mm

• Odběr proudu: 95 mA ze sběrnice + 12 V, 0 mA ze sběrnice -12V a + 5 V

• Standardní 10pinový napájecí konektor Eurorack s označením záporných kontaktů

• Příjemné ploché provedení - vyčnívá méně než 31,75 mm (1,25 palce) za panelem s nainstalovaným napájecím konektorem

• Audiovstup schopný zpracovat vstupní signály od nástrojové úrovně až po úroveň modulární, v závislosti na nastavení potenciometru Input

Doporučujeme použít vysoce kvalitní nízkošumový napájecí zdroj.

Záruka

Jakékoli zařízení naší produkce opravíme po celou dobu, kdy budeme působit v podnikání. Oprava je vždy bezplatná, pokud není nutné vyměnit desku s obvody kvůli poškození, které bylo způsobeno uživatelem, například neodbornou opravou závady, nesprávným napájením, inverzním napětím, úpravou, poškozením vodou atd. Máte-li jakékoli dotazy nebo chcete-li zahájit uplatnění záruky, navštivte prosím www.earthquakerdevices.com/warranty.

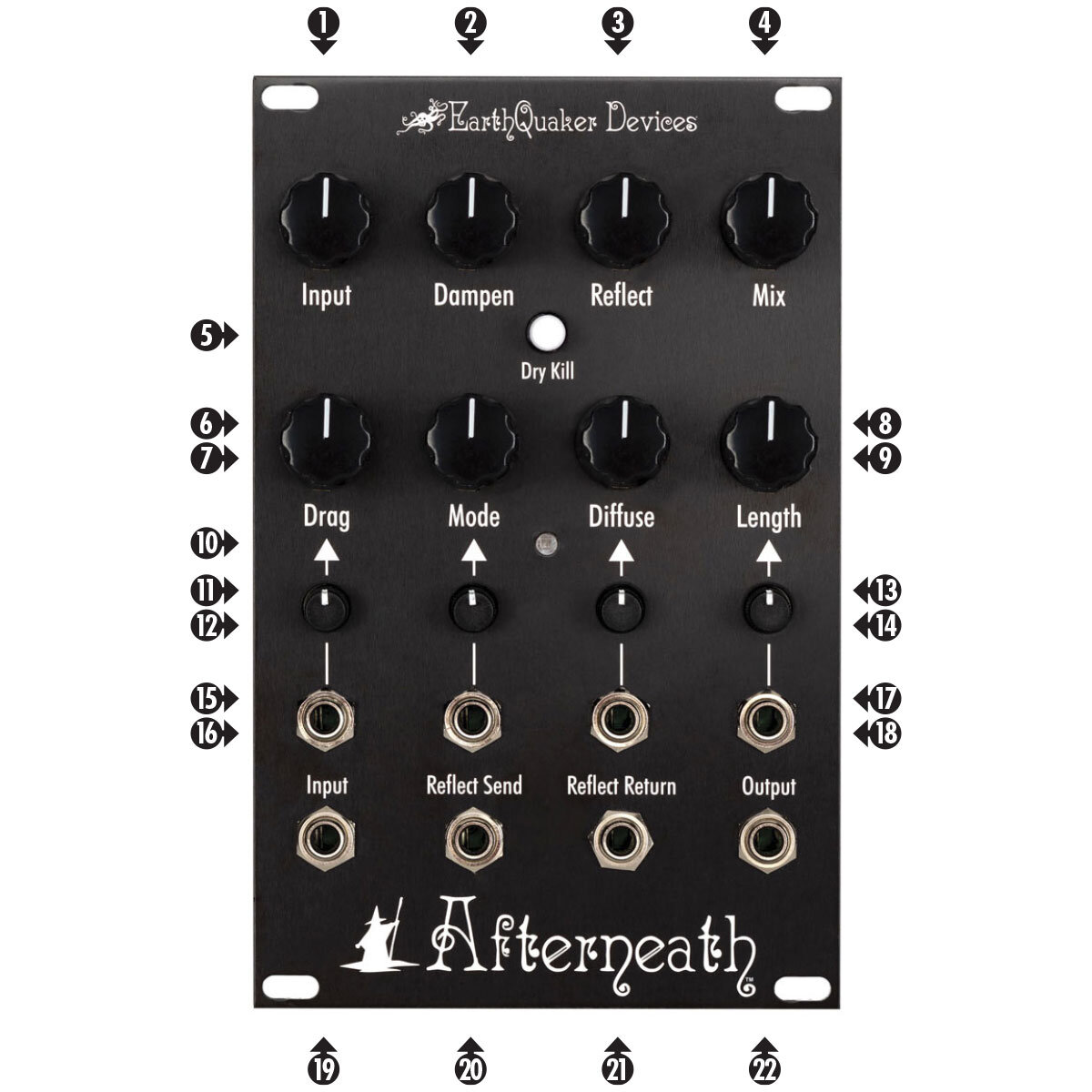

Ovládací prvky

1. Input: Potenciometr slouží k nastavení úrovně příchozího signálu v rozsahu od nástrojové úrovně (ve směru hodinových ručiček) po modulární úroveň (proti směru hodinových ručiček).

2. Dampen: Nastavení barvy upraveného signálu. Ve směru hodinových ručiček je barva tmavší, proti směru hodinových ručiček je jasnější.

3. Reflect: Upravuje oživení dozvukového efektu. Chcete-li dozvuk živější s větším echem, otáčejte ve směru hodinových ručiček, chcete-li méně, otáčejte proti směru hodinových ručiček. Při nastavení příliš velké úrovně oživení dojde k samovolné oscilaci. Pokud je signál zapojen do konektoru Reflect Return, chová se jako atenuátor.

4. Mix: Nastavení poměru upraveného signálu, který se míchá s původním neupraveným signálem. Výhradně upraveného signálu nelze nastavením poměru dosáhnout. Ten lze získat stiskem tlačítka Dry Kill.

5. Dry Kill: Zcela eliminuje původní neupravený signál a na výstupu ponechává signál upravený.

6. Drag: Tento digitální reverb je tvořen řadou krátkých zpoždění. Potenciometrem Drag se jednotlivé zpožděné zázněje oddělí a vznikne koktavý, pleskající efekt. Jedná se o nejzajímavější funkci modulu Afterneath. Důrazně doporučujeme pomalé otáčení (nebo modulaci), které nechá zaznít noty a dosáhnout skvělý efekt deformovaných otáček. Při otočení proti směru hodinových ručiček připomíná spíše delay, při otáčení ve směru hodinových ručiček spíše reverb. Při otáčení ve směru hodinových ručiček dosáhnete kratších časů zpoždění, při otáčení ovladačem proti směru hodinových ručiček delších časů zpoždění. Při otáčení tímto potenciometrem si všimnete změny ladění, když je zvuk přítomen ve vyrovnávací paměti efektu nebo když dochází k samovolné oscilaci.

7. Mode: Nastavení určuje chování potenciometru Drag a jeho reakci na řídící napětí. K dispozici je 9 různých režimů (jejich popisy naleznete v odstavci Režimy).

8. Diffuse: Vyhlazuje a rozptyluje opakovaná zpoždění. Ostřejší přechody s větším náběhem proti směru hodinových ručiček, větší ambience a jemná simulace reverbu při otáčení ve směru hodinových ručiček.

9. Length: Řídí délku doznění reverbu.

10. LED indikátor režimu: Vizuální znázornění aktuálního režimu.

11. Invertující atenuátor pro řídící napětí Drag: Zeslabuje nebo invertuje příchozí řídící napětí. Pokud je ovládací prvek v krajní poloze ve směru hod. ručiček, řídící napětí je na úrovni jednotného zisku, v krajní poloze proti směru hodinových ručiček je invertováno, a pokud je ovladač v poloze 12 hodin, řídící napětí je zcela utlumeno.

12. Invertující atenuátor pro řídící napětí Mode: Zeslabuje nebo invertuje příchozí řídící napětí. Pokud je ovládací prvek v krajní poloze ve směru hod. ručiček, řídící napětí je na úrovni jednotného zisku, v krajní poloze proti směru hodinových ručiček je invertováno, a pokud je ovladač v poloze 12 hodin, řídící napětí je zcela utlumeno.

13. Invertující atenuátor pro řídící napětí Diffuse: Zeslabuje nebo invertuje příchozí řídící napětí. Pokud je ovládací prvek v krajní poloze ve směru hod. ručiček, řídící napětí je na úrovni jednotného zisku, v krajní poloze proti směru hodinových ručiček je invertováno, a pokud je ovladač v poloze 12 hodin, řídící napětí je zcela utlumeno.

14. Invertující atenuátor pro řídící napětí Length: Zeslabuje nebo invertuje příchozí řídící napětí. Pokud je ovládací prvek v krajní poloze ve směru hod. ručiček, řídící napětí je na úrovni jednotného zisku, v krajní poloze proti směru hodinových ručiček je invertováno, a pokud je ovladač v poloze 12 hodin, řídící napětí je zcela utlumeno.

15. Vstup řídícího napětí pro funkci Drag: Umožňuje modulaci ovládání Drag pomocí externího řídícího napětí.

16. Vstup řídícího napětí pro funkce režimu Mode: Umožňuje modulaci ovládání Mode pomocí externího řídícího napětí.

17. Vstup řídícího napětí pro funkci Diffuse: Umožňuje modulaci ovládání Diffuse pomocí externího řídícího napětí.

18. Vstup řídícího napětí pro funkci Length: Umožňuje modulaci ovládání Length pomocí externího řídícího napětí.

19. Konektor Audio Input: Slouží k připojení audiosignálů od nástrojové až po modulární úroveň. K nastavení jejich úrovně slouží potenciometr Input.

20. Konektor Reflect Send: Výstup pro externí připojení a zpracování signálu zpětnovazební cesty Reflect. Připojení z tohoto výstupu nepřeruší zpětnovazební cestu interního signálu.

21. Konektor Reflect Return: Připojení návratu externě připojeného a zpracovaného signálu zpětnovazebního cesty Reflect. Může sloužit také jako další audiovstup, pokud nebudete zpětnovazební signál potřebovat. Potenciometr Reflect funguje pro signál připojený do tohoto vstupu jako atenuátor. Pamatujte si, že při zpracování zpětnovazebního signálu Reflect může při zpracování efektů, jako je např. zkreslení nebo rezonanční filtr, snadno dojít k samovolné oscilaci. Potenciometrem Reflect lze tento faktor kompenzovat. Po připojení kabelu do tohoto vstupu se zpětnovazební cesta interního signálu odpojí, ale funkce Reflect Send bude stále aktivní.

22. Výstupní konektor Audio Output

Profesionální finta:

Pokud připojíte signál z hlavního výstupu Audio Output a z výstupu Reflect Send do výstupního audio-modulu, vytvoříte pseudo-stereo efekt. Ještě složitější a rozmanitější úpravy signálu lze vytvořit tak, že signál z výstupu Reflect Send připojíte do rozbočovače a použijete ho spolu se signálem hlavního výstupu (například hlavní signál zapojíte do levého výstupu audiosystému a rozbočený signál Reflect Send do výstupu pravého). Další rozbočený signál Reflect Send zapojíte do některého externího procesoru, jako je např. filtr nebo VCA (napěťově řízený zesilovač), a poté nazpět do vstupu Reflect Return.

Režimy

1. Bez kvantizace: Plynulá a nekvantifikovaná odezva v celém provozním rozsahu

2. Bez kvantizace s funkcí Slew: Plynulá a nekvantifikovaná odezva v celém provozním rozsahu, ale s hudebním efektem, který připomíná otáčení potenciometru Varispeed na starých modelech britských páskových efektů. Efekt „Drag“ se bude za potenciometrem nebo řídícím napětím zpožďovat, ale poté se vždycky rychle chytne.

3. Volt/Oktáva bez kvantizace : Plynulý a nekvantizovaný průběh, ale přesto přizpůsobený průběhu 1 V/oktáva tak, aby umožnil melodickou modulaci zvuku ve vyrovnávací paměti nebo jako napěťově řízený oscilátor řízení kmitočtu samovolné oscilace

4. Chromatická stupnice: Kvantizovaný průběh 1 V/oktáva na chromatickou stupnici

5. Durová stupnice: Kvantizovaný průběh 1 V/oktáva na durovou stupnici

6. Mollová stupnice: Kvantizovaný průběh 1 V/oktáva na mollovou stupnici

7. Pentatonická stupnice: Kvantizovaný průběh 1 V/oktáva na pentatonickou stupnici

8. Oktávy a kvinty: Kvantizovaný průběh 1 V/oktáva s ponecháním pouze oktáv a kvint

9. Oktávy: Kvantizovaný průběh 1 V/oktáva s ponecháním pouze oktáv

Napěťové řízení

Při použití řídícího napětí bude potenciometr přiřazený tomuto parametru fungovat jako offset. Proto budete chtít upravit potenciometr a vyhrazený invertující atenuátor tak, aby se řídící napětí dostalo do požadovaného provozního rozsahu pro parametr. Je vhodné začít s potenciometrem v poloze 12 hodin a invertujícím atenuátorem v krajní poloze ve směru hodinových ručiček a podle potřeby nastavení upravit.

Samovolná oscilace

Při použití vyšších úrovní nastavení potenciometrů Length a Reflect je obvyklé, že modul Afterneath začne samovolně oscilovat – zejména pokud jsou oba potenciometry nastaveny nad pozicí 12hodin. Když budete kombinovat vlastní oscilaci s napěťovým řízením parametru Drag, získáte zajímavý napěťově řízený oscilátor. Režimy 3-9 umožní samovolnou oscilaci při stanovení rozsahu volt / oktáva. Při použití externího řídícího napětí funguje potenciometr Drag jako ofsetová kontrola příchozího napětí. Vzhledem k povaze efektu reaguje parametr Dragpouze na kladné napětí ve velikost od 1,6 do 4,1 voltu. Pokud používáte napětí mezi 0 a 1,6 voltu, můžete otáčením potenciometru Drag ve směru hodinových ručiček upravit offset příchozího napětí vzhledem k rozsahu odezvy. Pamatujte si, že bipolární signály mohou vyžadovat dodatečné kompenzační napětí z externího zdroje, aby se do rozsahu odezvy dostal celý řídící signál.

A nezapomínejte, že modul Afterneath nelze považovat za přesný oscilátor. Ladění samovolné oscilace je dáno především notou, která se do něj hraje. Při využití zpětné vazby se původní nota transformuje prostřednictvím různých harmonických a enharmonických kmitočtů, v závislosti na nastavení potenciometrů Length, Reflect a Dampen. Při pečlivém nastavení parametrů Length a Reflect lze udržet dlouze doznívající zvuky ve vyrovnávací paměti po delší dobu bez ztráty stability.

Sledování Volt/Oktáva během samovolné oscilace

1. Invertující atenuátor pro napětím řízený vstup Drag otočte zcela ve směru hodinových ručiček a potenciometr Drag do polohy 12 hodin.

2. Vyberte jeden z režimů 3-9.

3. Potenciometry Length a Reflect otočte přes polohu 12 hodin, dokud se neozvou samovolné oscilace.

4. Vyhledejte rozsah zdroje řídícího napětí (například klávesnice Volt/Oktáva), který má vliv na ovládání parametru přetažení. Vyberte nejvyšší notu, kterou chcete v tomto rozsahu použít, a hrajte ji opakovaně během otáčení potenciometru Drag tam a zpět, dokud nenaleznete horní limit tohoto ovládacího prvku (jedná se o polohu, v níž další otáčení nebude mít žádný vliv). Potenciometr Drag nastavte do polohy, v níž bude pouze procházet bodem, který již nemá na stupnici žádný vliv.

5. Potenciometry Length a Reflect stáhněte, dokud samovolné oscilace zcela nepominou.

Nyní jste upravili rozsah modulu Afterneath vzhledem ke zdroji řídícího napětí. Noty hrané do modulu Afterneath budou uspořádány podle řídícího napětí přítomném na vstupu Drag. Pokud například stisknete klávesu „C“ na své Volt/Oktáva klávesnici a poté zahrajete notu C na externím zdroji do vstupu modulu Afterneath, při následném stisknutí kláves na klávesnici dojde ke správnému uspořádání zvuku, který je ve vyrovnávací paměti modulu Afterneath. Při otáčení potenciometrů Length a Reflect ve směru hodinových ručiček bude zvuk v mezipaměti udržován delší dobu. Výsledkem vyšší úrovně nastavení parametrů Length a Reflect bude samovolná oscilace, při které se původní zvuk transformuje různými harmonickými a enharmonickými kmitočty původního zvuku, který byl uložen ve vyrovnávací paměti.

Režimy 5-9 jsou vynikající volbou pro sledování řídícího napětí bez klávesnice, a jejich účelem je cyklické nebo náhodně uspořádané řízení parametru Drag. Například při připojení zdroje náhodných napětí do vstupu Drag dojde ke generování náhodných melodií na základě stupnice přiřazené k vybranému režimu.

Doporučujeme hodně experimentovat!
